圖解工業製圖: 具體呈現+確實傳達+容易管理的圖面轉化法, 無縫接軌每一個分工環節

推薦序
前言
● 獻給閱讀本書的各位讀者
● 圖面應具備的知識與技能
● 本書定位
● JIS規格與CAD的關係
● 第三角法與第一角法
● 本書所介紹的零件圖與組裝圖範例
● 閱讀本書的方法
● 給台灣的讀者

第1章 認識繪圖的意義
圖面功能
● 圖面目的
● 整體製造流程與圖面之間的關係
● 分析繪圖作業
● 確認圖面的圖面審查作業
圖面以JIS規格為基礎
● 日本的國家級標準：JIS規格
● JIS規格的目的在於標準化
● 舊制JIS規格的使用
● JIS規格編號
● 併用公司內部規格
繪圖專用的製圖機器
● 製圖機
● CAD系統
充電站 製圖機的效果仍然不容忽視

第2章 繪圖紙的結構
圖面的種類
● 設計用圖與製造用圖
● 零件圖
● 指示零件位置的組裝圖
● 加工零件與外購零件
● 與圖面配套的零件清單
● 多零件數量的組裝圖
繪圖紙的結構
● 繪圖紙採用A系列尺寸
● 繪圖紙的列印方向
● 尺度的考量
● 尺度的標註方法
● 選擇圖面尺寸
● 印在繪圖紙上的線與欄位
● 外框線
● 標題欄
● 修訂欄
● 圖面正本與副本的使用
文字和線條
● 圖面文字
● 圖面說明
● 線的種類
● 線的粗細
● 線重疊時的優先順序

第3章 繪製立體圖面的方法
立體視角
● 圖面是將三次元轉換成二次元的手段
● 為何第三角法比立體圖受用
● 正面視角
● 視角也要包含右側面與正上方
● 即使圓形也一樣
輪廓線、隱藏線與中心線
● 輪廓線（粗實線）
● 隱藏線（虛線）
● 中心線（一點細鏈線）
學習第三角法
● 以玻璃箱蓋住物件後觀察各視角
● 嘗試描繪六個面
● 圖面名稱
● 省略類似的圖
● 為何不需要描繪類似的圖
● 選圖的判斷基準
● 盡量減少圖面張數
● 範例：一視圖
● 範例：二視圖
● 範例：三視圖
● 範例：四視圖
● 不同圖面配置法的第一角法
描繪圖形的步驟
● 描繪圖形的前置作業
● 首先要決定正視圖
● 思考必要的圖面張數與尺度
● 徒手描繪線的方法
● 用CAD畫線的方法
● 畫中心線的方法

第4章 輔助視圖
呈現內部的剖面圖
● 認識輔助視圖
● 剖面圖的優點
● 從中心線剖面的全剖圖
● 只剖面一半的半剖圖
● 從任意處剖面的剖面圖
● 階梯剖面圖
● 軸形常用的剖面圖
● 只剖面局部的局部剖面圖
● 不需剖面的範例
呈現斜面的視圖
● 呈現斜面的輔助視圖
● 局部呈現斜面的局部剖面視圖
● 只呈現細部的局部剖面視圖
● 假設旋轉後的旋轉剖面視圖
● 其他輔助視圖
● 呈現彎曲前尺寸的展開圖
● 只放大局部的局部放大圖
● 省略中間部位
● 以兩點細鏈線（節線）繪製的假想圖

第5章 尺寸標註規則
尺寸標註方法
● 傳遞設計資訊
● 長度尺寸的單位：公釐
● 角度的單位：度
● 名稱介紹
● 尺度線與尺度界線的標註
● 用指引線標註
● 標註尺寸數值
充電站 JIS製圖規格在2010年修訂的內容
尺寸輔助符號
● 有用的尺寸輔助符號
● 半徑符號R
● 直徑符號O
● 板厚符號t
● 正方形符號□
● 倒角符號C
● 圓弧長度符號
● 球直徑符號S O與半徑符號SR
● 可控半徑符號CR
鑽孔與沉頭孔的標註方法
● 標註加工方法的鑽孔
● 孔深的標註方法
● 標註直徑符號O與標註鑽孔的差異
● 何時會標註鑽孔
● 同樣大小的孔，連續等間隔排列時的標註方法
● 沉頭孔的標註
● 深沉頭孔的標註
● 斜沉頭孔的標註
其他標註方法
● 長孔的標註方法
● 尺寸數值異於尺度時的標註方法
● 傾斜孔的標註方法
● 鍵槽的標註方法
● 區分半徑與直徑的標註

第6章 尺寸公差與軸孔配合公差（ 嵌合公差）
認識公差
● 加工不可能零誤差
● 標註公差的概念
● 零件成本的詳細內容
● 零件成本和組裝及調整成本
● 三種公差
以數值表示的尺寸公差
● 以±（正負符號）表示時
● 公差以兩行表示時
● 公差以兩行表示，但兩行皆為+（正號） 時
● 公差以兩行表示，但兩行皆為-（負號） 時
● 下限不可低於基準尺寸時
● 上限不可高於基準尺寸時
● 小數點後的幾位數具有極大的意思
● 為何不全部標註±（正負）符號？
方便好用的通用公差
● 統一標註公差
● JIS規格的通用公差
● 角度的通用公差
● 學習標註採用的公差等級
● 不符合通用公差的公差應個別標註
以符號表示軸孔配合公差（ 嵌合公差）
● 軸孔配合公差（ 嵌合公差）的定義與種類
● 餘隙配合與干涉配合（壓入）的用途
● 最小餘隙與最大餘隙
● 為何要用符號表示
● 配合公差的符號
● 標註配合公差
● 孔的配合公差一覽表
● 軸的配合公差一覽表
● 公差一覽表的對照方法
● 餘隙（間隙）量的算法
● 建議以孔為基準
● 配合（嵌合）符號的組合
● 過渡配合
● 公差的口語表現

第7章 實際標註尺寸
練習標註尺寸
● 在正視圖標註尺寸
● 尺寸要標註在實線
● 相關尺寸標註在同一個圖面
● 嚴禁標註兩種尺寸
● 嚴禁重複標註尺寸
● 標註尺寸時應以不需計算為原則
有關重要的基準面
● 為何需要基準面
● 決定三方向的基準
● 依照不同基準來標註尺寸
● 連續式標註法與基線式標註法
● 以一條尺度線標註的累進尺度標註法

第8章 幾何公差
幾何公差的重要性
● 認識幾何公差
● 無法運用尺寸公差呈現時
● 幾何公差的種類
● 幾何公差的標註方法
認識單一形態的幾何公差
● 真直度
● 真平度
● 真圓度
● 圓柱度
● 曲線輪廓度與曲面輪廓度
認識相關形態的幾何公差
● 平行度
● 直角度
● 傾斜度
● 位置度
● 同軸度
● 對稱度
● 圓偏轉度與總偏轉度
關於通用幾何公差
● 與通用尺寸公差同概念
● 等級與標註方法
充電站 微米的世界

第9章 表面粗糙度（表面處理）
標註表面粗糙度的重要性
● 表面粗糙度的意義
● 表面粗糙度的標註
● 中心線平均粗糙度
● 最大粗糙度
● 粗糙度的數值
表面粗糙度的符號
● JIS規格的修訂
● 表面粗糙程度以及表面粗糙度的符號
● 符號的意義
● 圖面上的標註方法
● 實務上運用的簡略法
● 選用表面粗糙度的參考範例
● 加工方法與表面粗糙度的關係
● 成本上的關聯
● 活用素材的設計

第10章 材料的標註方法
材料的標註採用符號
● 材料的大分類
● 進一步地細分種類
● 鋼鐵材料的材料符號
● 鋁的材料符號
● 銅的材料符號
● 補充產品形狀的標註符號
● 表面處理
● 塑膠的簡稱
● 材料符號要記載在標題欄

第11章 焊接的標註方法
焊接的種類
● 目的是降低成本並維持接合強度
● 依熱源分類
● 依接合分類
● 焊接符號的基本構成
● 溝槽（坡口）形狀的種類
焊接符號
● 基本符號與標註範例
● 單角焊的符號
● 雙角焊的符號
● 全周焊接的符號
● 點焊的符號

第12章 標註主要的機械部位
標註螺絲
● 標註機械零件
● 螺絲種類
● 公螺絲（螺栓）的圖示方法
● 母螺絲（螺帽）的圖示方法
● 螺絲尺寸一覽表
● 公螺絲（螺栓）與母螺絲（螺帽）的簡略圖示法
標註彈簧
● 彈簧種類
● 壓縮螺旋彈簧的圖示法
● 拉伸螺旋彈簧的圖示法
標註齒輪
● 齒輪種類
● 齒輪的圖示法

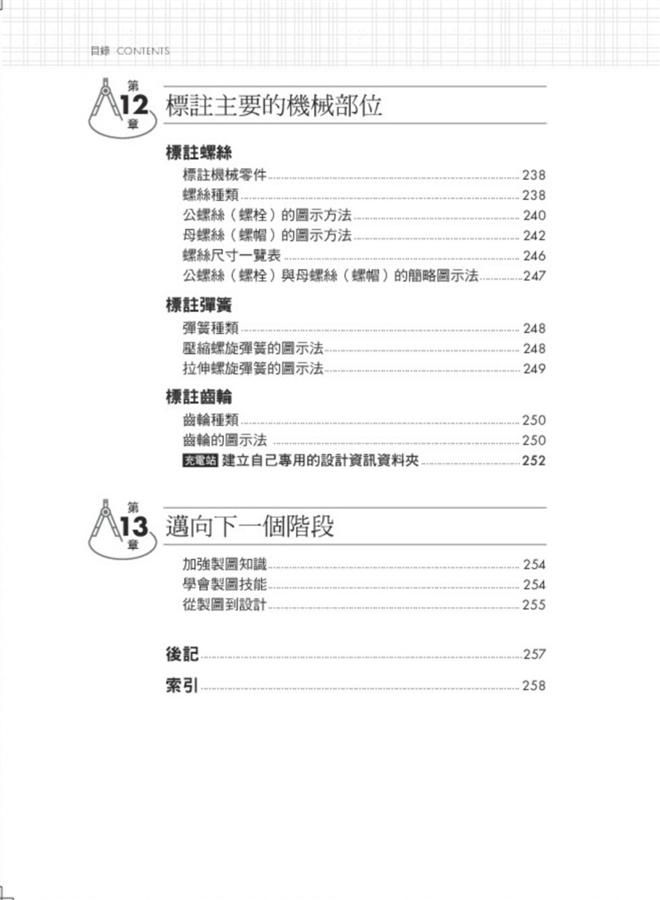

充電站 建立自己專用的設計資訊資料夾

第13章 邁向下一個階段
加強製圖知識
學會製圖技能
從製圖到設計

後記
索引

◎聯合推薦
 「be*U」品牌創始人/國立聯合大學工業設計系副教授／徐義權
仁寶電腦集團創意中心首席創意長、資深副總經理／陳禧冠
國立高雄科技大學工學院副院長／許宏德

「沒有實際製圖經驗，為了作業買了這本書參考學習，成品被老師誇獎了。即使初學者也能馬上應用的一本書。」
－－讀者

「因為工作上需要和加工廠溝通，以往在工作中頻繁出現但不理解的用語，在這本書中都能找到說明和例子，很受用。」
－－讀者

「設計相關圖面實務上有許多小眉角要留意，譬如JIS規格和實務上應用若有疑問，這本書做了很多提點和解惑。」
－－讀者
